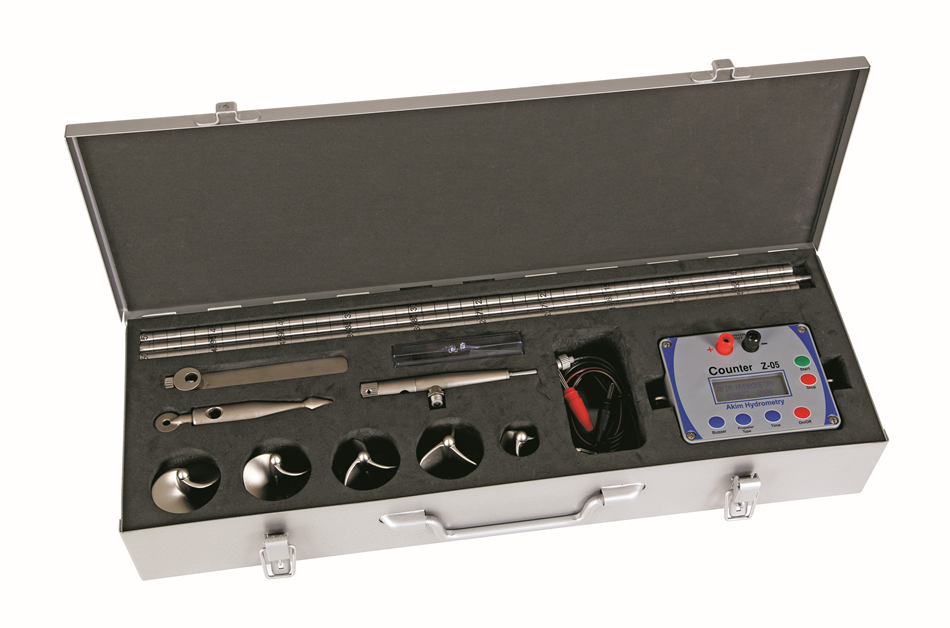

Elektronik Cüce Muline

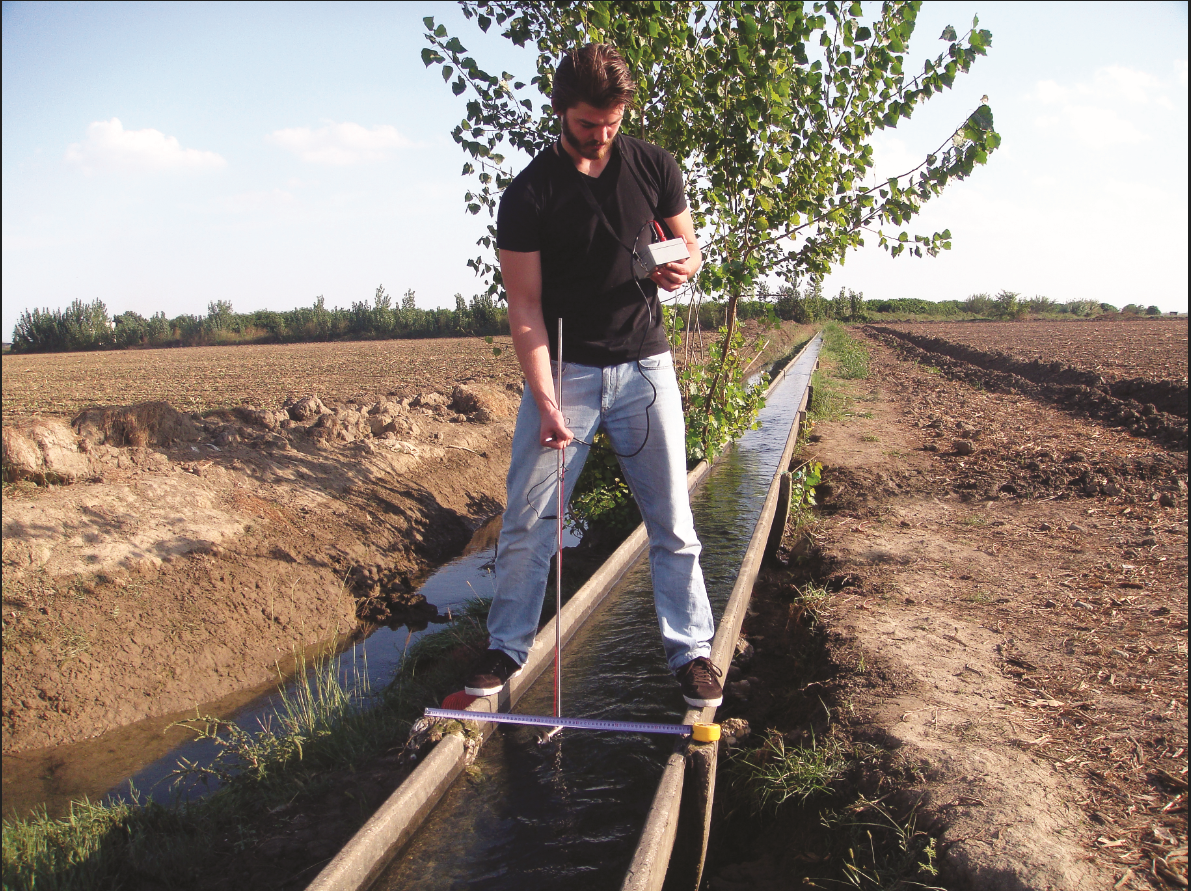

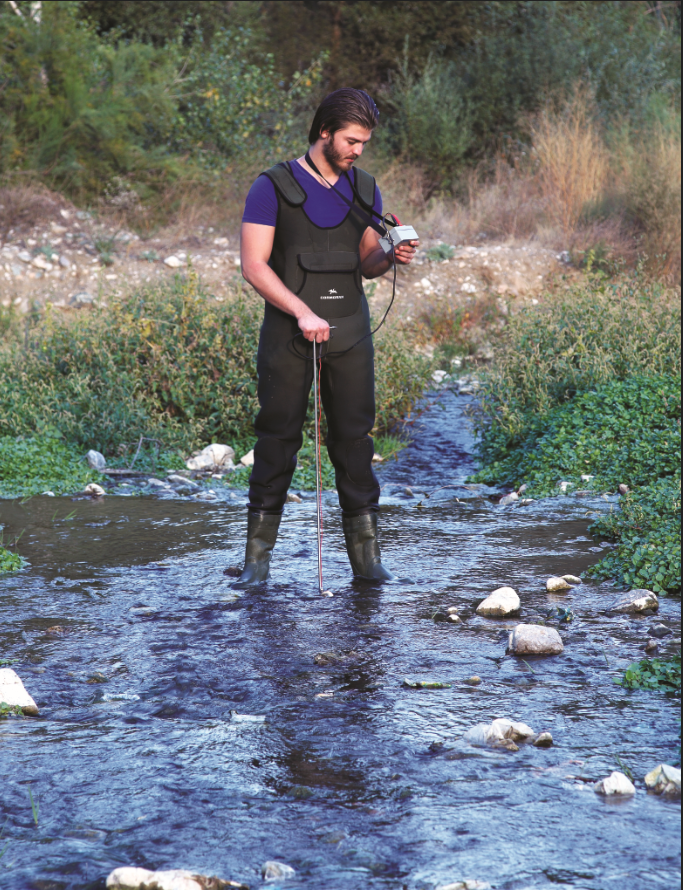

MCM-02 model Cüce Mulineler sığ sularda su hızını ölçmek için kullanılır. Cüce mulinenin kullanıldığı yerler; Nehirlerde, Küçük sulama kanallarında, oluklarda Laboratuarlarda, Denizlerde Sulama kanalları çıkışlarında ve tahliyesinde, v.b Cüce mulineler sığ sularda su hızının ölçümlerindeki ispatlanmış kalitesi, hassasiyeti ve güvenilirliğinden dolayı dünya çapında kullanılmaktadır. Hafif ve pratik bir debi ölçüm aleti olduğu için genellikle uzak bölgelerdeki sığ sularda debi ölçümü yapılırken tercih edilmektedir. Çok hassas iki rulmanlı mil, min. 0.025 m/ sn. ile max. 5 m/sn. su akış hızında “reed kontak” vasıtasıyla en hassas “su hızı ölçümü” yapılabilmektedir. Cüce Mulinenin kullanıldığı su derinliği minimum 4 cm’dir.

Montaj

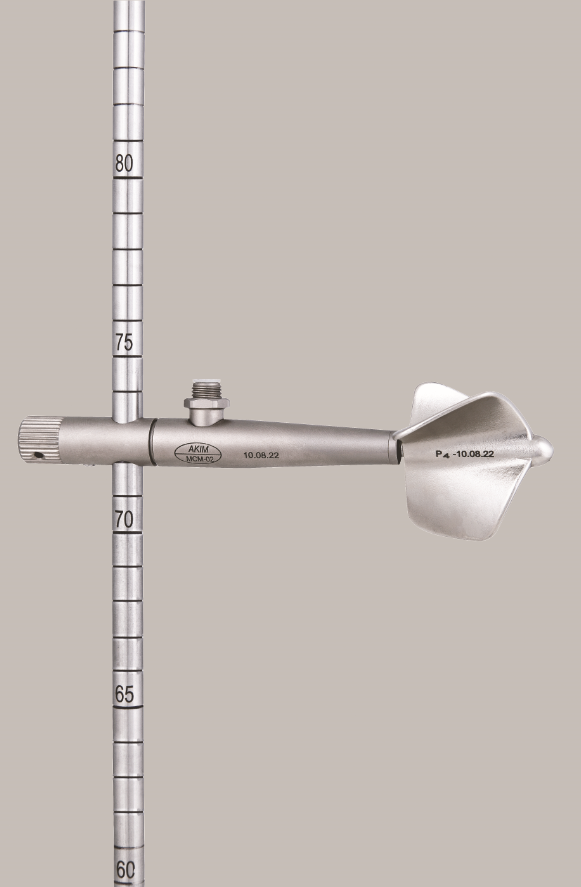

Cüce Muline, 9 mm çapındaki bir mile monte edilmiştir. Çok kullanışlı ve hassas bir cihaz olarak manşonlu bir tüp şeklinde tasarlanan Cüce Muline ölçüm esnasında elektronik sayaç ile uyumlu olarak çalışır. Muline gövdesi pirinçten, pervaneler alüminyumdan, ölçüm sapları kromdan yapılmıştır. Gövde ve pervaneler Nikel kaplanmıştır. Su seviyesinin daha yüksek olduğu yerlerde, sağlıklı bir ölçüm yapılabilmesi için sıkıştırma parçası rot’un çapının 20 mm’ ye çıkarılması tavsiye edilir.

Pervanelerin Çalışma Özellikleri

Farklı hız oranlarına bağlı olarak, eğim değerleri farklı olan pervaneler kullanılır. Pervaneler tamamlayıcı parça özelliğindedir. Suyun akışına ve hızına bağlı olarak hangi pervanenin açısal değerlerine uygun doğru hızda kullanılacağı Tablo 1’de verilmiştir. Akış ve hıza bağlı olarak seçilen pervaneler ölçüm değerinin ±%1 oranında doğruluk payıyla kosinüs/hassasiyet prensibine uygun olarak çalışır.

Sap

9 mm. çapında, 1,5 m. uzunlukta, 50 cm.lik 3 parçalı, taban demirli ve her 5 cm.de bir numaralıdır.

Kablo

Pervanenin su içinde dönüşü ile beliren devir sayısı irtibat kablosu ile (2 m.) aracılığı ile numaratöre iletilir. Kablo uçlarındaki fişler paslanmaz krom malzemedendir.

Akış Hızının Hesaplanması

Pervanelerin dönüşü sonucu elde edilecek devir sayısına göre suyun akış hızı elde edilir. Hızın elde edilmesinde kullanılan v = k.n + Δ formülündeki k ve Δ parametreleri aletin kalibrasyonu yapılırken belirlenir. Bu parametreler ve “n” devir sayısına gelen hızları gösteren “abak” değerleri elektronik numaratör cihazının hafızasına kopya edilmiş ve rapor olarak verilmiştir

v = k . n + Δ

v = Suyun hızı (m/sn.)

k = Pervanenin suda kapladığı hidrolik eğim (m)

n = Pervanenin bir saniyedeki tur ortalaması

Δ = Üniversal Mulinenin açık bir kalibrasyon kanalında yapılan testlerden elde edilen değerlere göre karakteristiği (m/sn.)

Mulineler arasında pervane ve mil yatağında mekanik farklılıklar olduğundan sabit değerler k ve Δ özel kalibrasyon kanalında özel testler ile bulunur (DSİ-TAKK).

Kalibrasyon değerleri muline ile birlikte tablo halinde verilmektedir
