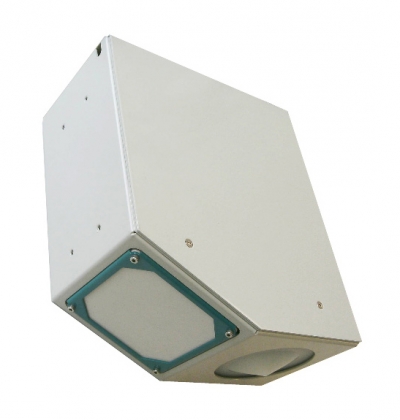

RQ SERİSİ
RQ-30 kesiti belli olan ve sürekli akış olan nehirlerde, göllerde, akar sularda ve açık kanallarda
devamlı debi ölçümü için kullanılan bir sensördür.
Sensör hız ölçümü, seviye ölçümü ve debi ölçümü için yenilikçi Radar teknolojisini kullanmaktadır.

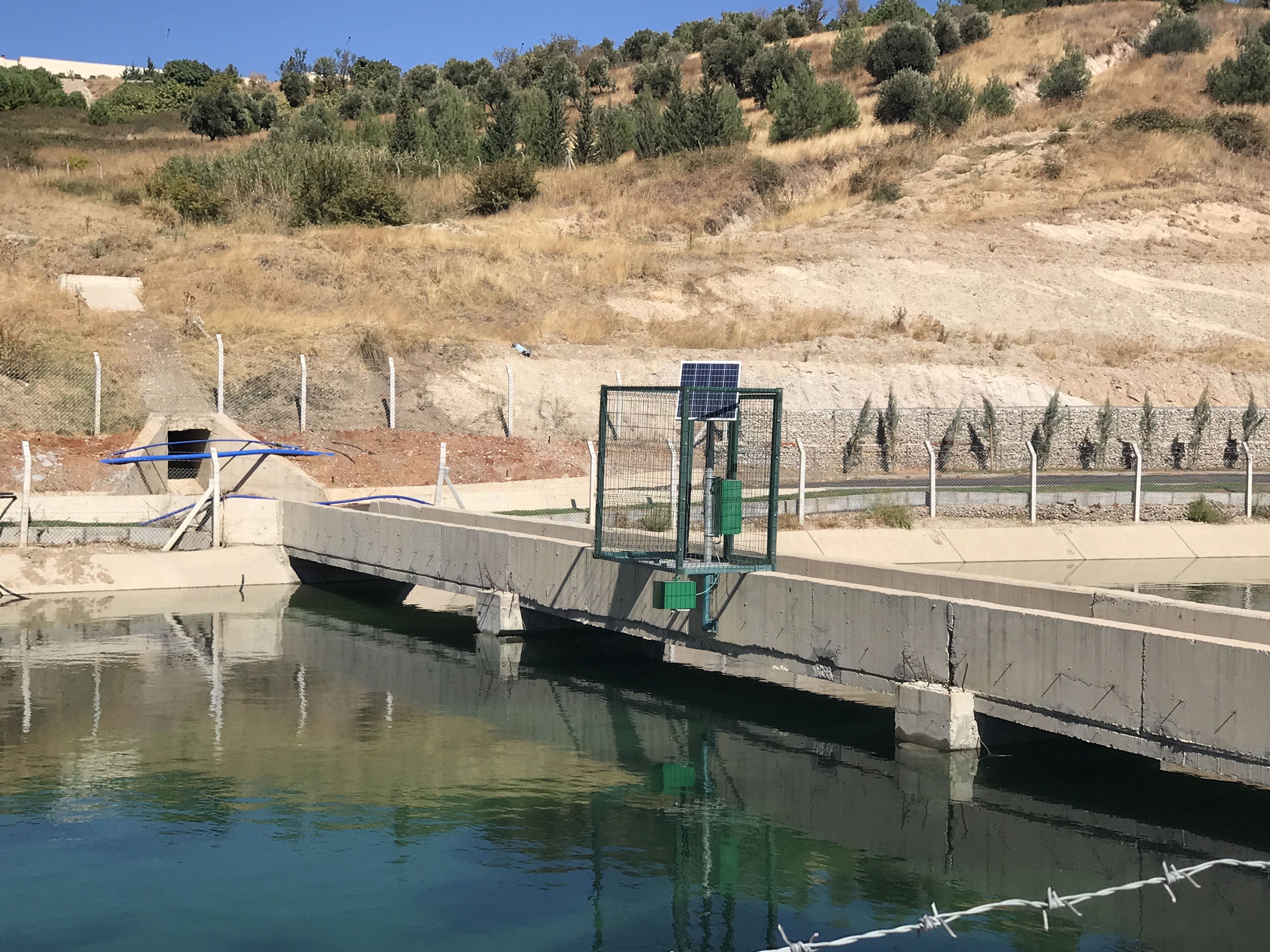

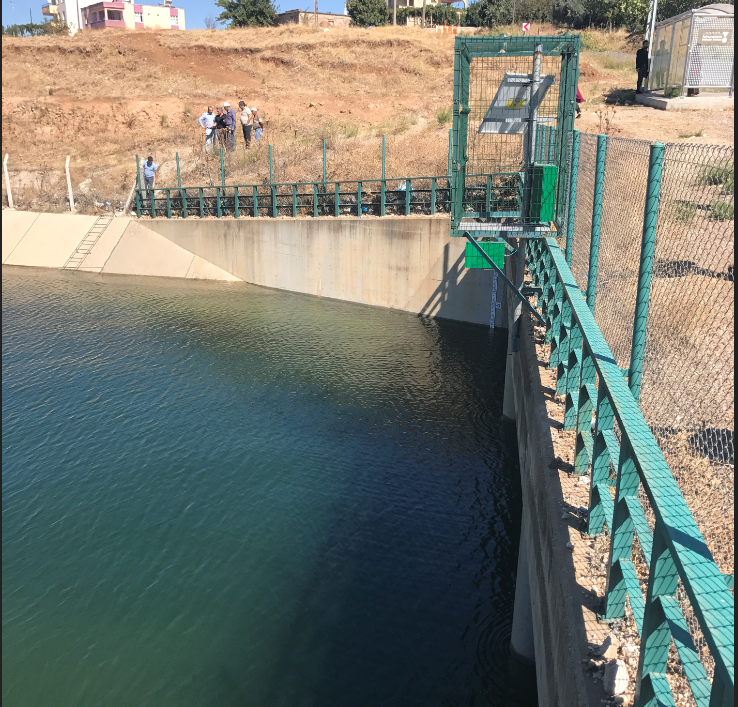

Su ile temassız ve çok fazla yapı inşası olmadan kolay kurulum sağlamaktadır. Kolaylıkla köprü
üstlerine kurulabilir.
Temassız ölçüm sayesinde su içinde devamlı kalan sensör üzerinde zamanla oluşabilecek yosunlanma,
sürüklenen pisliklerin takılması durumu sıfıra indirgenmiştir.
Sensör bulanıklıktan etkilenmez. Her tip suda ölçüm yapabilmektedir.
Taşkın durumunda sensör ve data logger su içerisinde olmadığı için su altında kalma ve zarar görme
olasılığı yoktur.
Sensör akış yönünü tespit edip çift yönlü (bidirectional) olarak ölçüm yapabilmeltedir.
SQ SERİSİ
SQ serisinin radar sensörleri, atık su ve endüstriyel atık su alanlarındaki kanalizasyon sistemleri,
kanallar, yarı dolu borular ve diğer teknik kanalların deşarj (akış) hacmini sürekli olarak ölçer.
Ölçüm noktasındaki zararlı gazlar veya sudaki diğer katı maddeler sensöre zarar vermez.
Bu, özellikle atık su ölçümü için avantajlıdır. Kompakt tasarım, menhollere veya
kanalizasyon sistemlerine kuruluma izin verir.
| Boyut (mm) | 338 x 333 x 154 mm |
| Toplam Ağırlık | 5.4 kg |
| Koruma Sınıfı | IP 67 |
| Güç Kaynağı | 6 ... 30 V |
| Güç Tüketimi | 12V kaynakta standby modda yaklaşık 1 mA, aktif modda yaklaşık 140mA |
| Çalışma Sıcaklığı | - 35° ... 60° C |
| Depolama Sıcaklığı | - 40° ... 60° C |
| Koruma | Yüksek gerilim koruması, Ters bağlantı koruması |
| Seviye mesafesi | 0 ... 6 m - Ultrasonik versiyon (SQ Serisi) 0 ... 8 m - Radar versiyon (SQ-8R Serisi) 0 ... 15 m - Standard versiyon (RQ Serisi) 0 ... 35 m – Extra versiyon (opsiyonel)(RQ Serisi) |
| Çözünürlük | 1 mm |
| Hassasiyet | +/- 2 mm |
| Radar frekansı | 26 GHz (K-Band) |
| Radar açı başlangıcı | 10° |
| Su Hızı Aralığı | 0.10 ... 15 m/s |
| Su Hızı Hassasiyeti | +/- 0.01 m/s; +/- 1 % FS |
| Su Akış Yönü | +/-(bidiretion) |
| Ölçüm Zamanı | 5 ... 240 sn |
| Ölçüm Aralığı | 8 dk. ... 5 saat |
| Ölçüm Frekansı | 24 GHz (K-Band) |
| Radar açı başlangıcı | 12° |
| Su yüzeyine olan uzaklık | 0.50 ... 35 m |
| Hesaplanabilir minimum su yüksekliği | 3 mm |
