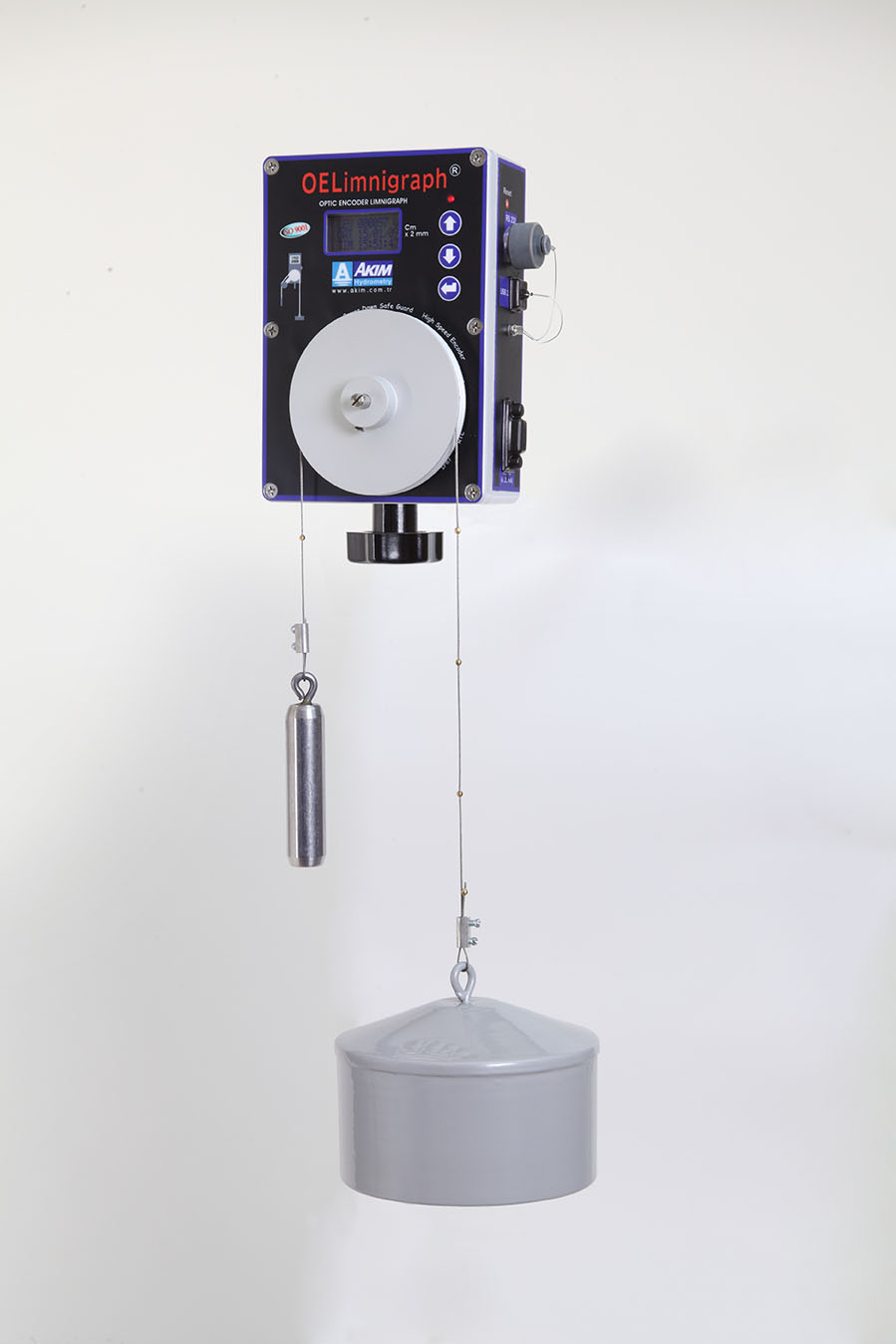

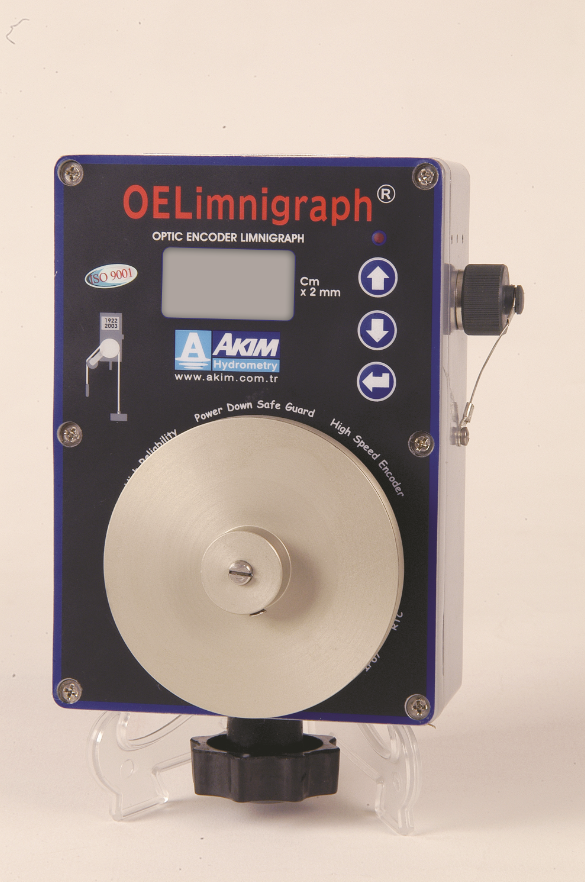

OEL(Optik Enkodurlu Limnigraf) Akım Elektroniğin müşterileri tarafından yıllardır kullanılan şamandıralı limnigrafıdır.

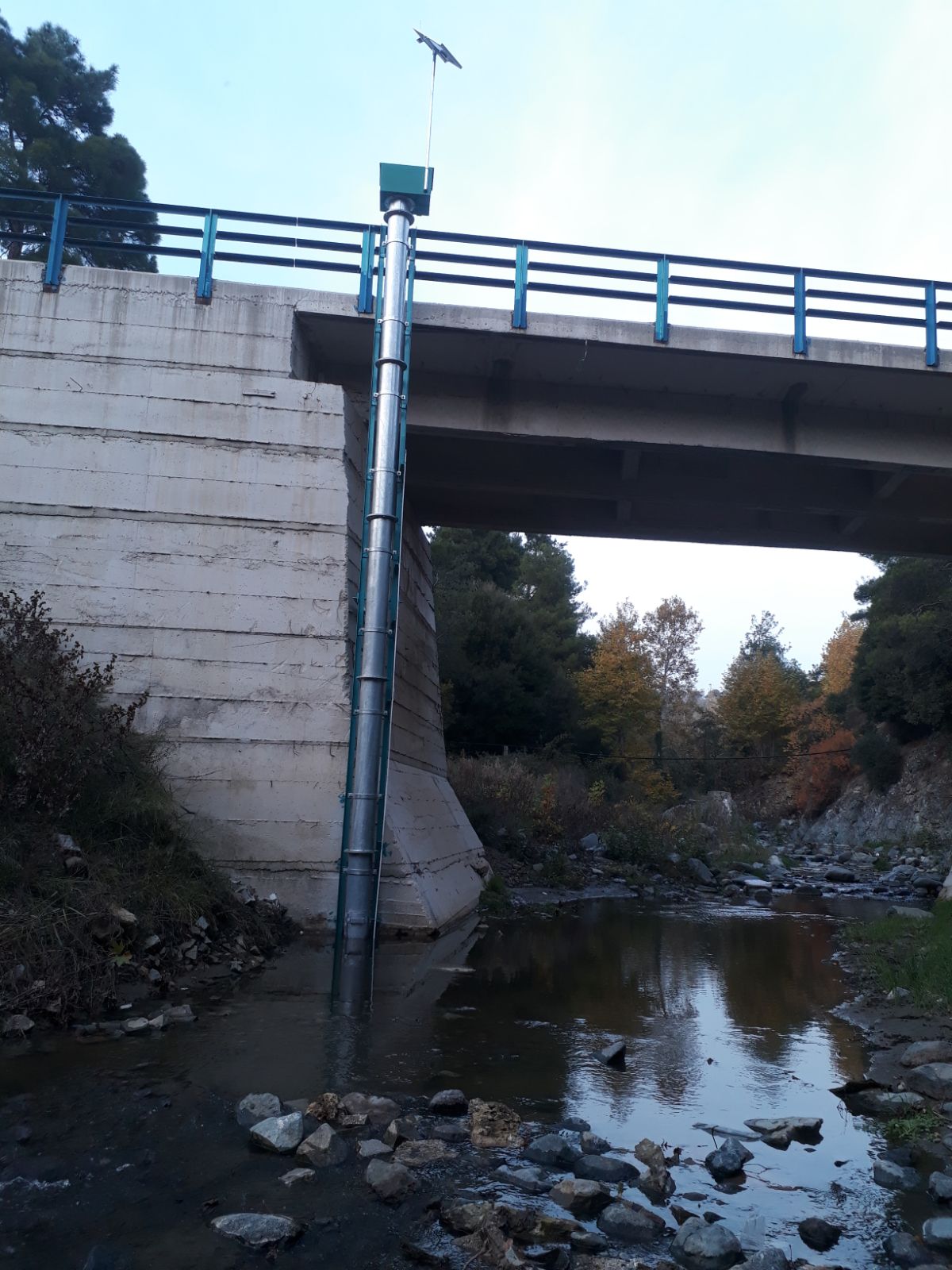

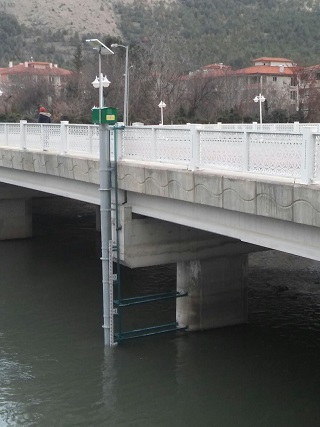

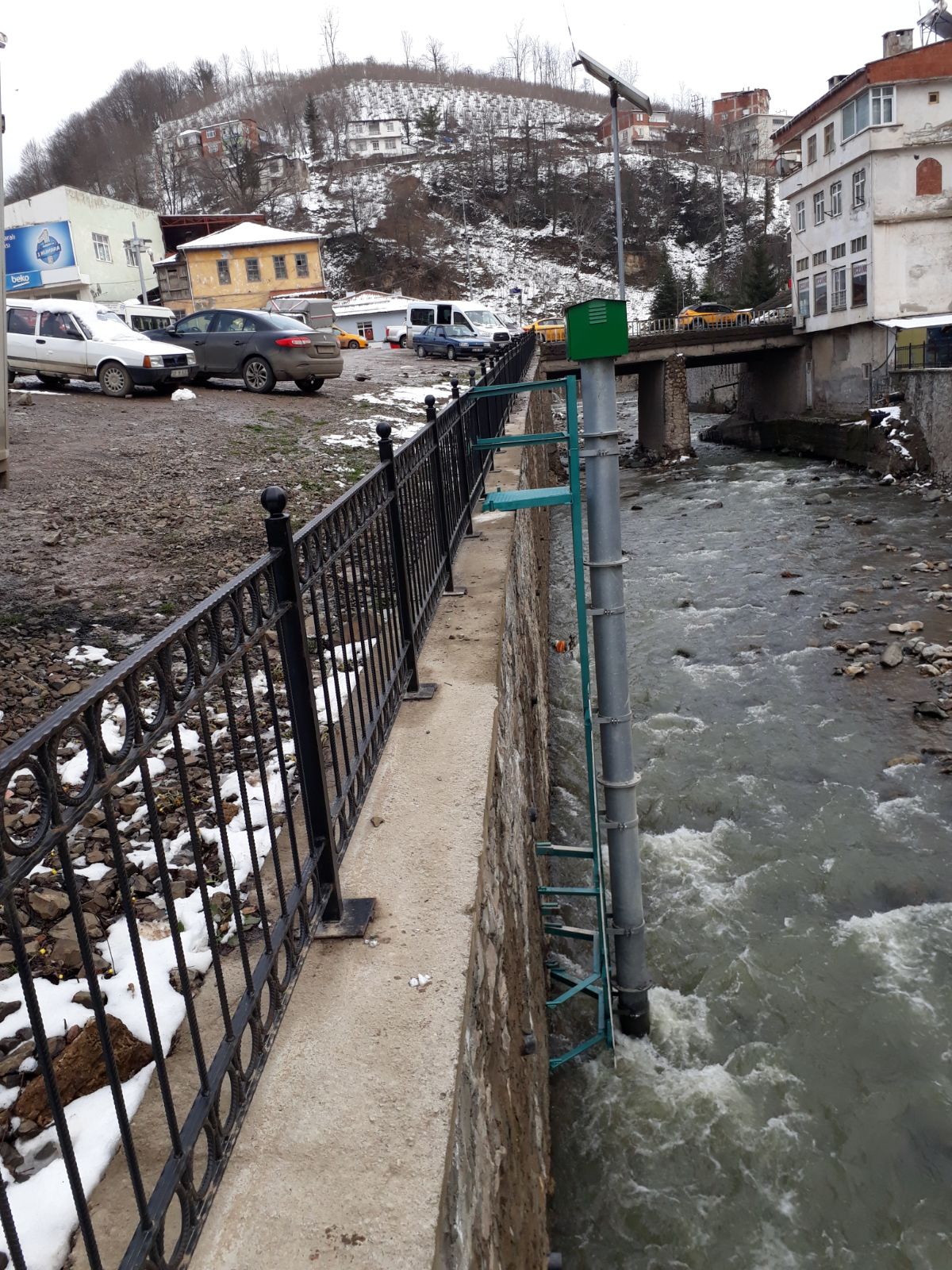

Optik enkoderli limnigraflar nehirlerde, barajlarda, göllerde, sulama kanallarında, taşkın

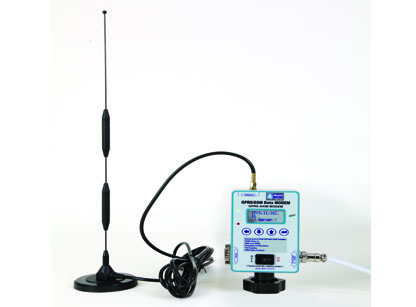

kontrollerinde, atık su idaresi, kıyı dizaynı ve çevre çalışmalarında su seviyesi ölçümlerinde kullanılmaktadır. Mini bilgisayar özelliğine sahip olan elektronik limnigraf su seviye ölçümünü otomatik olarak istenilen kayıt aralığında hafızaya kayıt etmektedir ve bu dataları limnigrafın RS- 232 çıkışından; laptop bilgisayara,flash karta ve modem bağlı ise uzaktaki bilgisayara aktarım yapabilmektedir. Data logger, bilgisayar program vasıtasıyla excel ve text dosyası olarak veriler gösterebilmektedir. Bu veriler program vasıtasıyla grafik olarak görülebilmektedir.Display'den su seviyesi ,tarih,saat,batarya ömrü, Min-Max Seviye, setup bilgileri, seri no ve alarm durumu gibi bilgiler okunabilmektedir.
Sistem güç kaynağı olarak lityum batarya kullanmaktadır.Bu şekilde harici bir güç kaynağına ihtiyaç duymadan; eğer modem kullanılmazsa 10 yıl boyunca çalışmasına devam etmektedir.Eğer sistemde uzaktan veri sağımı için modem kullanılırsa; veri sağım aralığına bağlı olarak limnigrafın pili 1 veya 2 sene dayanmaktadır.
Sistemde enerji kesintisi olduğu takdirde Data Logger içerisindeki verileri saklamaktadır. Tekrardan enerji verildiğinde eski veriler sağlıklı bir şekilde alınabilir.
Data Logger da enerji kesintisi olduğu durumlarda tarihte ve zamanda sapma meydana gelmez.
Data Logger içerisindeki backup pil sayesinde tarih ve zaman normal şekilde ilerlemeye devam eder. Enerji tekradan geldiğinde kaldığı yerden kaydetmeye devam eder.
| Hafıza | 256KByte(Ring Memory Özelliğinde) EEProm |
| Çalışma Sıcaklığı | -30°C ile +80°C |
| Hassasiyet | 1mm (2mm veya 1cm seçilebilir) |
| Hata Payı | +-1mm |
| Aylık Zaman Sapması | +-1dk |
| Veri Kayıt Aralığı | 1' , 5' , 10' , 15' , ...60'....1440' |
| Arabirim | RS-232 , RS-485 , USB , SDI-12 |
| Çıkış | 4...20mA |
| LCD Ekran | 3 Satırlı Dot Matrix |
| LCD Çalışma Sıcaklığı | -20°C ile +70°C |
| Tuş Takımı | 3 Tuş Keypad |
| Pil | 3.6V ,8500mAh.C size Lithuim Ion |
| Koruma | IP65 |
